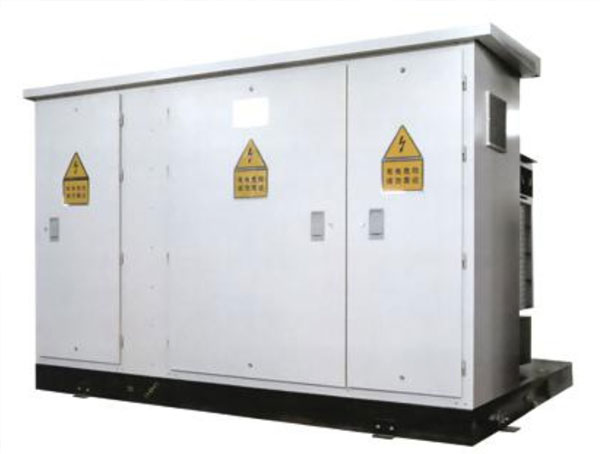

箱式變電站（簡稱箱變）一般由高壓室、變壓器室和低壓室組成。根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。

    我國自70年代后期，從法國、德國等國引進及仿制的箱式變電站，從結構上采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變，形象比喻為給高、低壓開關柜、變壓器蓋了房子。 從90年代起，我國引進美國箱式變電站，在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱變稱為美式箱變，形象比喻為變壓器旁邊掛個箱子。 從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。 從保護方面，歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護，美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會(huì )動作，低壓運行不會(huì )發生

。 從產品成本看，歐式箱變成本高。從產品降價空間看，美式箱變還存在較大降價空間，一方面美式箱變三相五柱鐵心可改為三相三柱鐵心，另一方面，美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外，占用高壓室空間。

  一、產品結構不同、采用的元器件不同

       1）箱變的接線形式:一路或兩路 10KV 進線；

   單臺變壓器，容量一般選用 500KVA~800KVA; 低壓出線電纜 4~6 路

       2）箱變的主要部件:

       變壓器、 10KV 環網開關、 10KV 電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。

       美式箱變的優缺點

       1）優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢?span style="font-size: 9pt;">縮短低壓電纜的長度，降低線路損耗，還可   以降低供電配套的造價。

       2）缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高   ，因為Ⅲ型站和Ⅴ型站是將變壓器安放在室內，起到隔音的作用；另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射；由于不   同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會(huì )有

一個較長的停電時間，增加工程的      難度。

       2 、歐式箱變：

       1）箱變的接線形式

       a 、單臺配變形式—兩路 10KV 進線；

       單臺變壓器容量一般在 500KVA~800KVA ；低壓出線電纜一般為 4~6 路。

       b 、兩臺配變形式—兩路 10KV 進線；兩臺變壓器，每臺變壓器的容量在 500KVA~800KKVA; 低壓出線電纜一般為 8~12 路。

       2）箱變的主要部件

       變壓器、 10KV 環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

       1）優點：噪音與Ⅲ型站和Ⅰ型站相當；輻射較美式箱變要低，因為歐式箱變的變壓器

是放在金屬的箱體內起到屏蔽的作用；可以     設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。

       2）缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響；

      二、由于箱變的結構的不同使用的地方也不同，供電的網絡(luò )也不同

   因為美式箱變和歐式箱變的結構不同可靠性不同，因此適用的場合也不同。當美式箱變的容量選用的較小而小區的建筑面積較大時，應   用的箱變會(huì )增加很多，從而使在架空線上支接的

負荷點增多；當減少架空線的支接負荷點時必定要增加箱變的串接數量，從而使網絡(luò )結   構脆弱。要克服小容量箱變而帶來的網絡(luò )結構薄弱的問題，最好使用環網站解決。

       1 、美式箱變的適用地方

       鑒于美式箱變的結構特點和優缺點，美式箱變適用于對供電要求相對較低的多層住宅和

其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后

，完全適用多層住宅的供電需求。因為就是箱變發生故障，對居民的影響不大，但不適應于小

       2 、歐式箱變的適用地方

       歐式箱變適用于多層住宅、小高層、高層和其他的較重要的建筑物。
